KTC163絞車視頻通訊系統
一、系統概述
無極繩連續牽引絞車在長距離運輸過程中經常出現變坡和拐彎，而絞車的操作控制臺又固定位于絞車機頭位置，絞車司機對巷道中梭車運輸?shù)臓顟B(tài)及沿途人員情況不能及時了解，故存在安全方面的隱患。
KTC163絞車視頻通訊系統采用無線與有線相結合的傳輸方式，解決了移動監控的線路拖動問題，降低了因線路故障引發視頻信號中斷的發生概率。系統能為井下絞車司機及隨車人員提供實時圖像、語音通信、手機打點控制等功能。
系統通過2.4GHZ頻段傳輸無線視頻信號及手機語音信號，并通過有線以太網傳輸將視頻信號及手機語音控制信號傳輸至顯示及控制終端，使絞車司機可以根據實時動態圖像操作絞車。手機終端之間可以進行語音通訊，特定權限的手機還可與絞車PLC操作臺進行打點通信，緊急情況下可通過手機控制絞車實現急停的功能，進一步增加絞車的運行安全。
二、系統組網方式

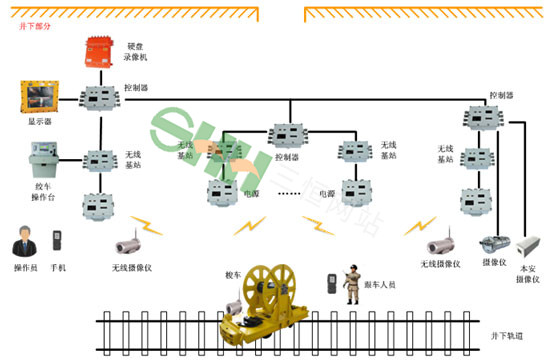

系統井下獨立組網方式

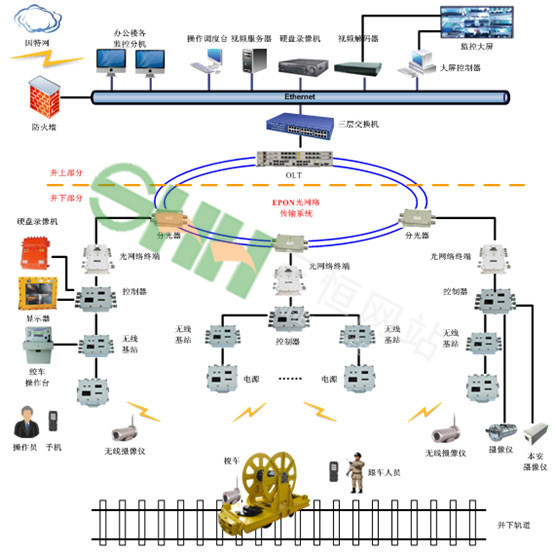

系統接入EPON網絡顯示方式
三、系統功能
打點控制
相關人員能通過手機指定的數字鍵控制PLC響應的打點信息，并配以語音同步，提醒絞車司機進行緊急操作。
語音通信
系統采用的WIFI通信技術，為系統高質量的語音通訊提供了保障。
視頻監控
系統能實現最多監控9路視頻圖像，且能自由搭配高清有線、無線攝像儀的接入數量。
