KJ1083礦用工作面及皮帶運輸通信控制系統
系統概述
KJ1083礦用工作面及皮帶運輸通信控制系統，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面采煤機、液壓支架、刮板機、裝載機、破碎機、泵站及各種類型帶式輸送機設備的操作、控制、沿線通話、狀態顯示及語音報警等，實現工作面三機和泵站、各種類型帶式輸送機等設備的啟停、控制、監測、急停閉鎖、語音預警。
系統特點
礦用工作面通信控制裝置
以順槽監控平臺為核心，以千兆以太網、無線及現場總線為數據傳輸平臺，對現場設備狀態、視頻、音頻等信息進行數據分析，在順槽監控中心及地面調度室實現對采煤機、液壓支架、刮板輸送機、轉載機、破碎機、順槽膠帶機、泵站、供電設備等綜采設備進行遠程監測和控制，實現綜采工作面以太網現場總線傳輸、自動化開采、分布式控制集中管理功能，簡化系統部署與維護，減少線纜數量，提高控制可靠性與實時性，為實現少人化、無人化工作面打下堅實基礎。
帶式輸送機保護裝置。
帶式輸送機保護裝置
采用冗余現場總線技術，實現設備及電纜狀態在線監測和診斷，全礦井皮帶沿線任何擴音電話與調度室的雙向通話。裝置容易維護、操作簡便、安裝快速，為無人值守、有人巡檢提供保障。
裝置組成

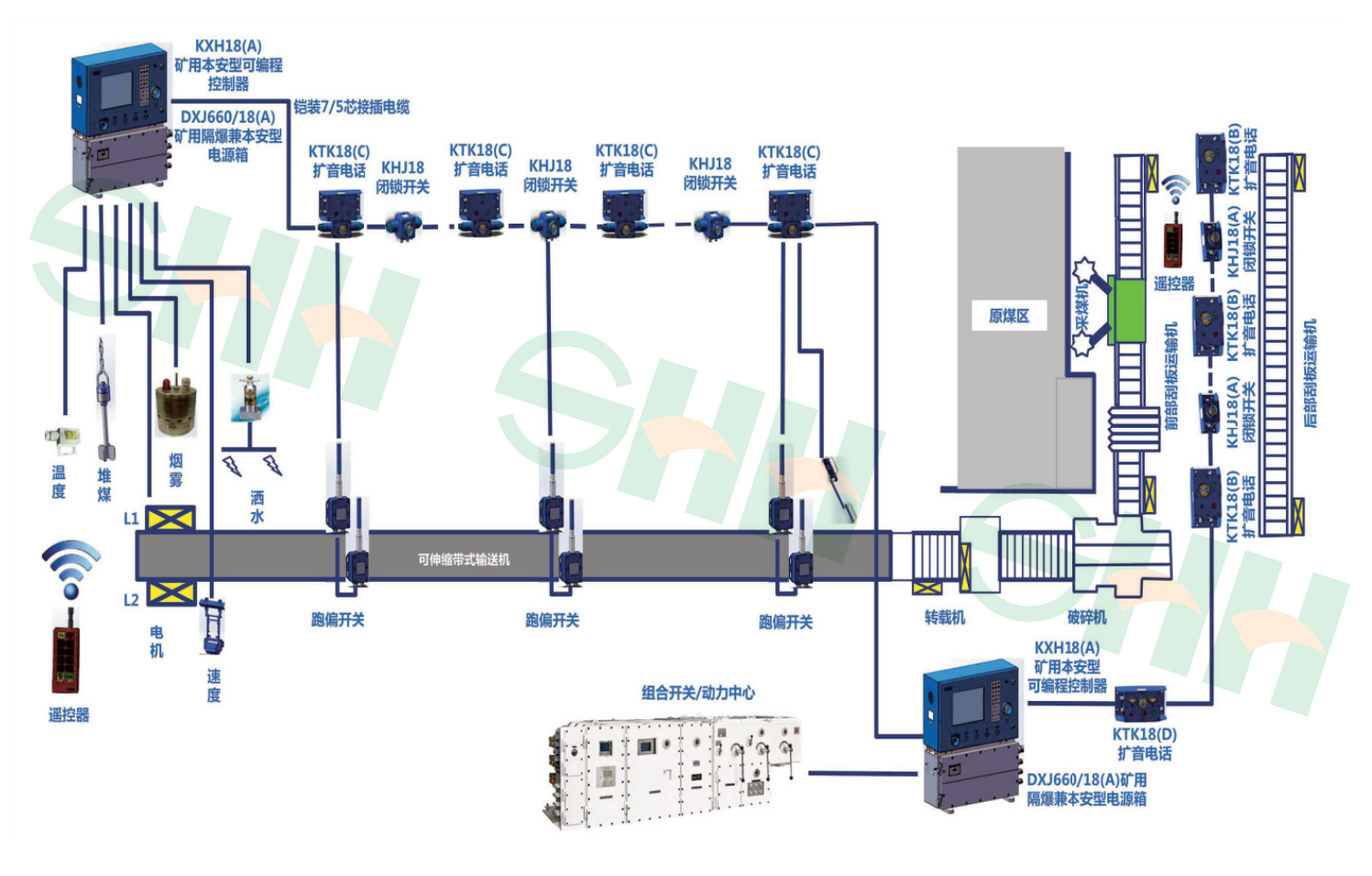

系統由地面工控機、環形網絡通訊接口、KTC186礦用工作面通信控制裝置、KHP352礦用帶式輸送機保護裝置、隔爆兼本安型攝像儀等設備組成，提供全礦井工作面采掘、運輸過程的自動
化監測和控制全面解決方案。系統集成了工業以太網、現場總線、無線數據傳輸、現場可編程和現場可組態技術，獨立開發，擁有自主知識產權，可滿足用戶個性化要求。嵌入式系統、多主并發處理及冗余總線等多種技術的融合，系統性能可靠、容易維護、操作簡便。
基本功能
1. 控制功能:工作面設備就地、遠程自動控制功能;帶式輸送機的就地和遠程自動控制功能。
2. 數據采集功能:工作面設備的電壓、電流、壓力、溫度、流量等數據采集、顯示及報警功能;帶式輸送機的速度、張力、振動、溫度、電壓、電流等模擬量采集、顯示及報警功能;旁帶式輸送機的堆煤、跑偏、超溫、煙霧、縱撕、雙向急停等開關量采集、顯示及報警功能。
3. 通話功能:地面控制臺與沿線擴音電話、擴音電話之間均可進行通話。
4. 顯示功能:監測值、報警狀態、通信狀態及設備工作狀態等;速度、張力、振動、溫度電壓、電流、壓力、流量等實時曲線和歷史曲線顯示功能;模擬動畫顯示功能態等。5. 存儲和查詢功能:速度、張力、振動、溫度、電壓、電流、壓力、流量等模擬量的實時監測值;開關量動作時刻及狀態;報警及解除報警時刻及狀態;設備故障/恢復正常工作時刻及狀態等。
6. 打印功能:開關量歷史報警報表、模擬量歷史報警記錄報表以及設備故障報表。
7. 人機對話功能:實現系統生成、功能調用、參數修改等。
8. 自診斷功能:系統中急停閉鎖、擴音電話、電纜等設備發生故障時，報警并記錄故障時間、故障設備和故障地點:設備故障診斷功能;并可查詢及打印。
9. 雙機切換功能及數據備份功能。
