GQH1000煤礦用氫氣傳感器
文檔更新于2024/7/29

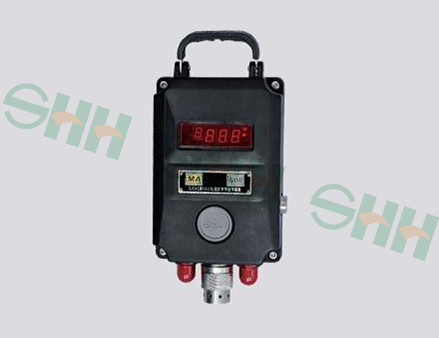

GQH1000煤礦用氫氣傳感器
GQH1000煤礦用氫氣傳感器（以下簡稱傳感器）是礦用連續檢測礦井下氫氣濃度的高精度儀表。傳感器能夠?qū)崟r地測量并且顯示礦井下的氫氣濃度，而且根據濃度值的大小產生聲光報警信號，并且輸出與氫氣濃度相對應的模擬信號。傳感器能在具有瓦斯、煤塵爆炸的礦井內，對煤層自燃發火、機電設備、運輸膠帶事故等多種因 素可能引發火災和爆炸事故進行早期的預測和預報。傳感器除了和本公司的KJ70X(A)煤礦監測系統配合使用外還可以和其他煤礦監測系統相兼容；也可以獨立使用于多種礦用火災檢測系統。
1）防爆型式：礦用本質安全型，標志為“Ex ia I Ma”
2）工作電壓：9～29.5V DC
3）工作電流：≤80mA（DC18V）
4）輸出信號：
a. 傳輸接口：1路
b. 傳輸方式：主從式、半雙工，RS485
c. 傳輸速率：2400bps
d. 信號工作電壓峰峰值：2V～10V e. 最大傳輸距離：6km（使用煤礦用通信電纜，單芯截面積不小于 1.5mm2）
5）功能：
a. 傳感器采用四位數碼顯示，其分辨率為1×10-6H2
b. 遙控調校功能：傳感器具有遙控調校功能，遙控距離：0～3m，遙控角度：0～30° c. 傳感器具有顯示工作電壓、電流的功能
6）顯示值穩定性：在測量范圍內，氫氣濃度恒定時，傳感器顯示值或輸出信號值（換算為氫氣濃度值）變化量不超過 15×10-6H2
7）基本誤差：≤±22%（F.S）（范圍：(0～1000)×10-6H2）
8）響應時間（T90）：傳感器的響應時間應不大于 150s
9）傳輸距離：傳感器與分站連接（RS485 及供電），距離為 6km（使用煤礦用通信電纜，單根線橫截面積不小于1.5mm2）
10）報警功能
a. 傳感器具有報警功能，傳感器為超上限報警，并在測量范圍內可任意設置報警點，報警顯示值與設定值的差值應不超過±10×10-6H2
b. 報警聲級強度在距其 1m 遠處的聲響信號的聲壓級應不小于 80dB(A)；光信號應能在黑暗中 20m 遠處清晰可見
