KTC186礦用工作面通信控制系統
KTC186礦用工作面通信控制系統,
一、系統簡介
KTC186礦用工作面通信控制系統，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面設備的操作、控制、沿線通話、狀態顯示及語音報警等，實現工作面三機和泵站等設備的啟停、控制、監測、急停閉鎖、語音預警。
二、系統特點
沿線采用雙總線冗余技術，保證了數據的可靠性、實時性和狀態全面檢測
具備沿線電纜自診斷功能、擴音電話具備檢測功能和自診斷功能
采用現場可組態方式，實現標準設備控制系統的快速調試、監測和控制；現場可編程的方式實現非標設備控制系統的快速調試、監測和控制
采用向導式配置模式，設備的操作維護簡單易學
具備參數備份、一鍵恢復的導入功能
配置USB接口，方便故障、運行歷史數據導出，以便維護和分析處理
配備無線遙控功能，可以采用遙控發射機進行遠距離操作和設備狀態的查看
具備以太網、RS485、CAN等通信功能，可以作為區域的信息中心，實現動力中心、三機、煤機、泵站、支架等設備的數據集中采集、顯示和上傳
采用12.1寸或8寸彩色液晶顯示，實現動畫和中文顯示
具備語音電話的充電動態管理功能，保證電話電池處于良好狀態
擴音電話具備音量動態增益功能，保證電話的通話質量
地面調度與工作面實現一鍵廣播和一鍵語音通訊
可用于福伊特刮板運輸機控制，實現液力耦合器的溫度控制和功率平衡控制，以及電機、減速機、冷卻水路的檢測、控制與保護
可用于變頻刮板運輸機的底層控制，實現對變頻器、電機、冷卻水路的檢測、控制與保護
可用于控制變頻乳化液泵站和噴霧泵站，實現泵站的電子卸載、恒壓控制和運行時間均衡控制
可用于采煤機數據上傳和遠控
三、裝置組成

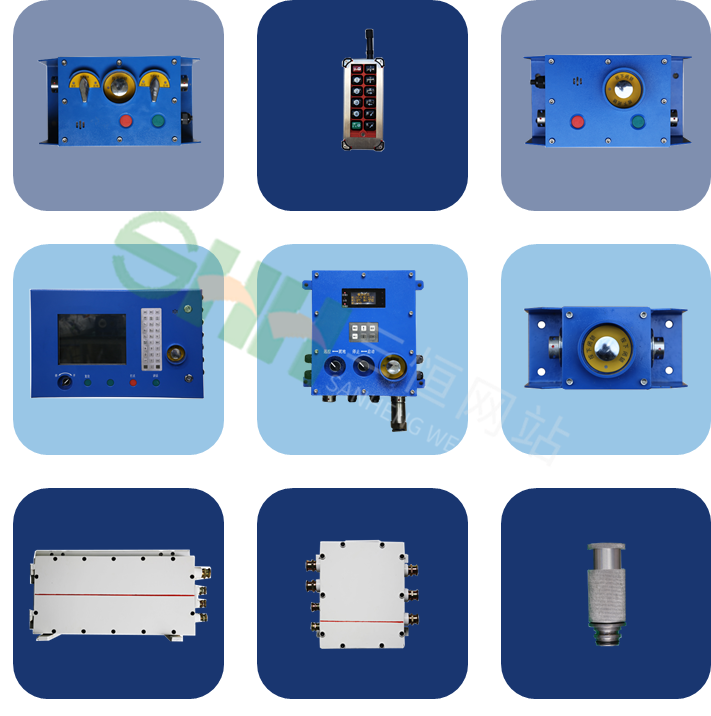

該裝置主要由KXH18(A)礦用本安型可編程控制器、KXH18(B)礦用本安型可編程控制器、KXH18(C)礦用本安型控制器、DXJ660/18礦用隔爆兼本安型電源箱、DXJ660/18(A)礦用隔爆兼本安型電源箱、KTK18(A)礦用本安型擴音電話、KTK18(B)礦用本安型急停擴音電話、KTK18(D)礦用本安型急停擴音電話、KHJ18(A)礦用本安型拉繩急停開關、KFD18礦用本安型終端、FYF50礦用本安型遙控發射機等設備組成。
四、典型應用

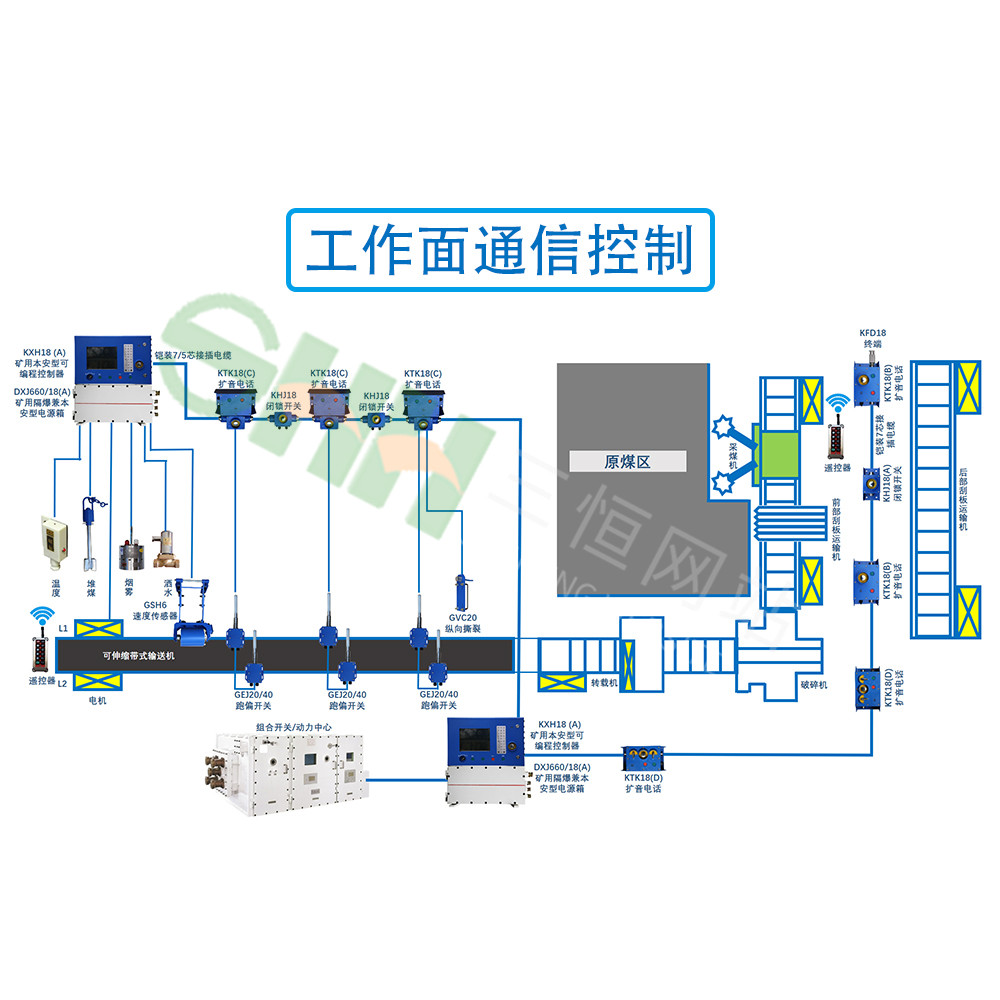

1、工作面通信控制
用于刮板運輸機、轉載機、破碎機、泵站的啟?？刂坪图蓖ｉ]鎖，以及打點聯絡、通話及語音預警，也可對順槽帶式輸送機進行監控；配置就地啟停擴音電話，可以實現刮板運輸機、轉載機、破碎機的就地啟停；增配無線遙控裝置，無線信號可以覆蓋整個工作面，在工作面任意地點實現三機遙控啟停。主機具備豐富的通信接口，可以與綜采工作面移變、組合開關等設備進行通信，實現設備的狀態的集中顯示和數據上傳。

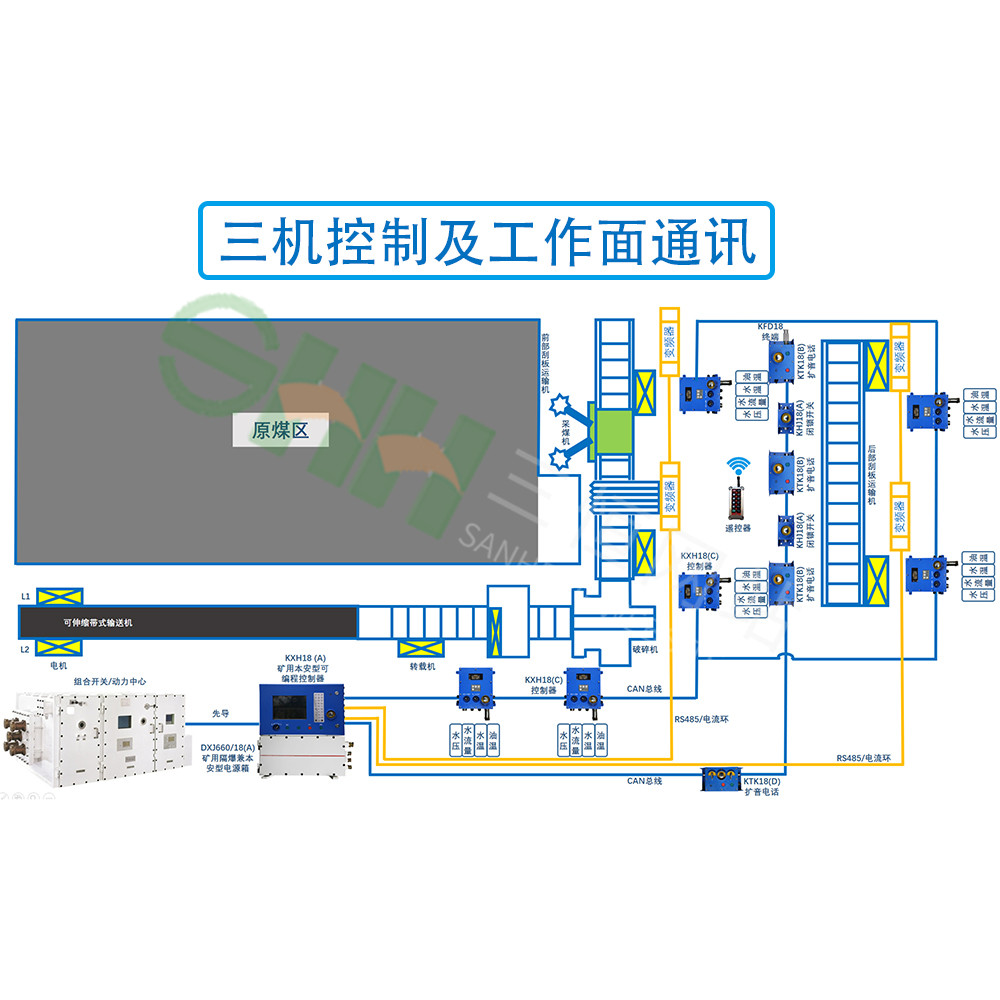

2、三機控制與工作面通信控制
用于變頻轉載機、變頻運輸機或福伊特驅動的運輸機的控制與保護，實現轉載機、刮板運輸機的底層控制。系統將三機控制與工作面通信控制進行集成，可以實現三機的無線遙控、語音預警、急停閉鎖等功能，控制變頻刮板運輸機，實現運輸機的自動調速，對機尾裝備位移檢測的張緊裝置實現監控；控制分站可檢測電機、齒輪箱的溫度和冷卻水的流量，自動控制冷卻水的開停。
3、液壓泵站控制
用于大流量高壓變頻乳化泵站和變頻噴霧泵站的監控。實現泵站的恒壓供液、啟停語音預警；增壓泵的自動控制、乳化泵自動卸載；泵站運行時間均衡、備用泵欠壓啟動、空載泵自動停車、變頻泵站轉速跟隨壓力控制、泵站就地啟停與閉鎖、故障泵自動切換以及爆管保護和自動配液功能，同時對液壓泵站的油溫、油位、油壓、水壓進行監控與保護。
系統可擴展高壓過濾站的監控功能，與采煤機無線數據傳輸系統配合，可實現煤機與噴霧泵站的聯動控制。

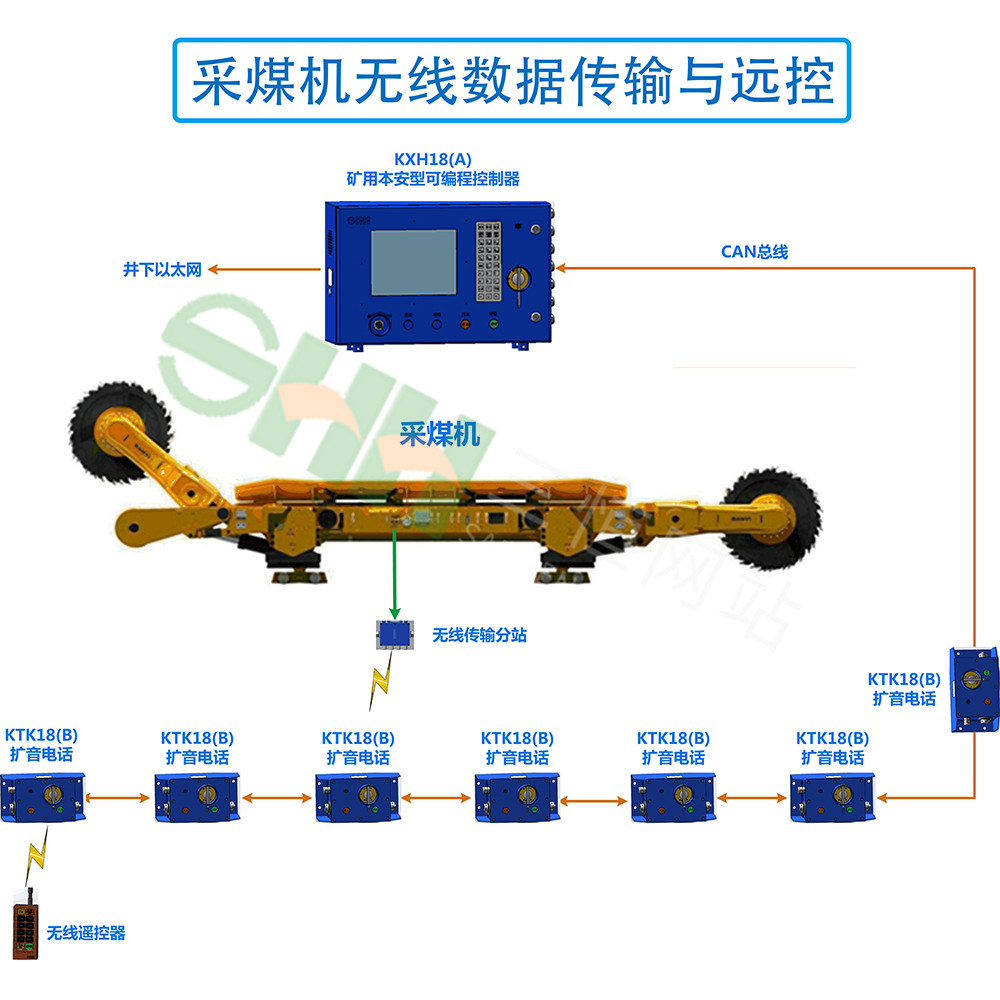

4、采煤機無線數據傳輸與遠控
采煤機上安裝無線數據傳輸分站，與工作面擴音電話中的無線傳輸模塊實現采煤機的無線數據傳輸功能。系統采用獨特算法，實現采煤機路由的無縫切換和設備的低功耗，具有傳輸方式簡單，設備數量少，使用可靠等優點。
采煤機上的無線傳輸分站具備多種通信接口，實現與采煤機主控單元通信，完成采煤機的數據上傳、遠程參數配置，采煤機的順槽遠控和地面調度室監控。采煤機上電、油泵啟動、左右截割啟動、破碎機啟動的均可實現語音預警，與液壓泵站控制系統配合，還可實現煤機與噴霧泵站的聯動控制。

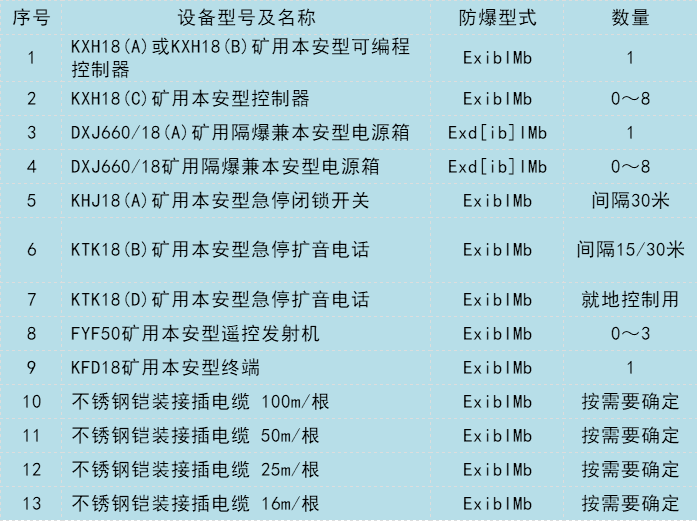

五、配置清單
